LIGHTNIN CFD 模擬與技術支援

2026.9.24 技術文章 產品分類與官網產品文案

LIGHTNIN CFD 模擬與技術支援

CFD Analysis & Technical Support

針對複雜槽體、固液混合、多股進料或混合均勻度要求較高的製程，可配合 LIGHTNIN CFD 模擬與技術評估，分析槽內流場、流速、濃度分布及攪拌效果，作為攪拌機型式、葉片、轉速、擋板與進料配置的選型參考。

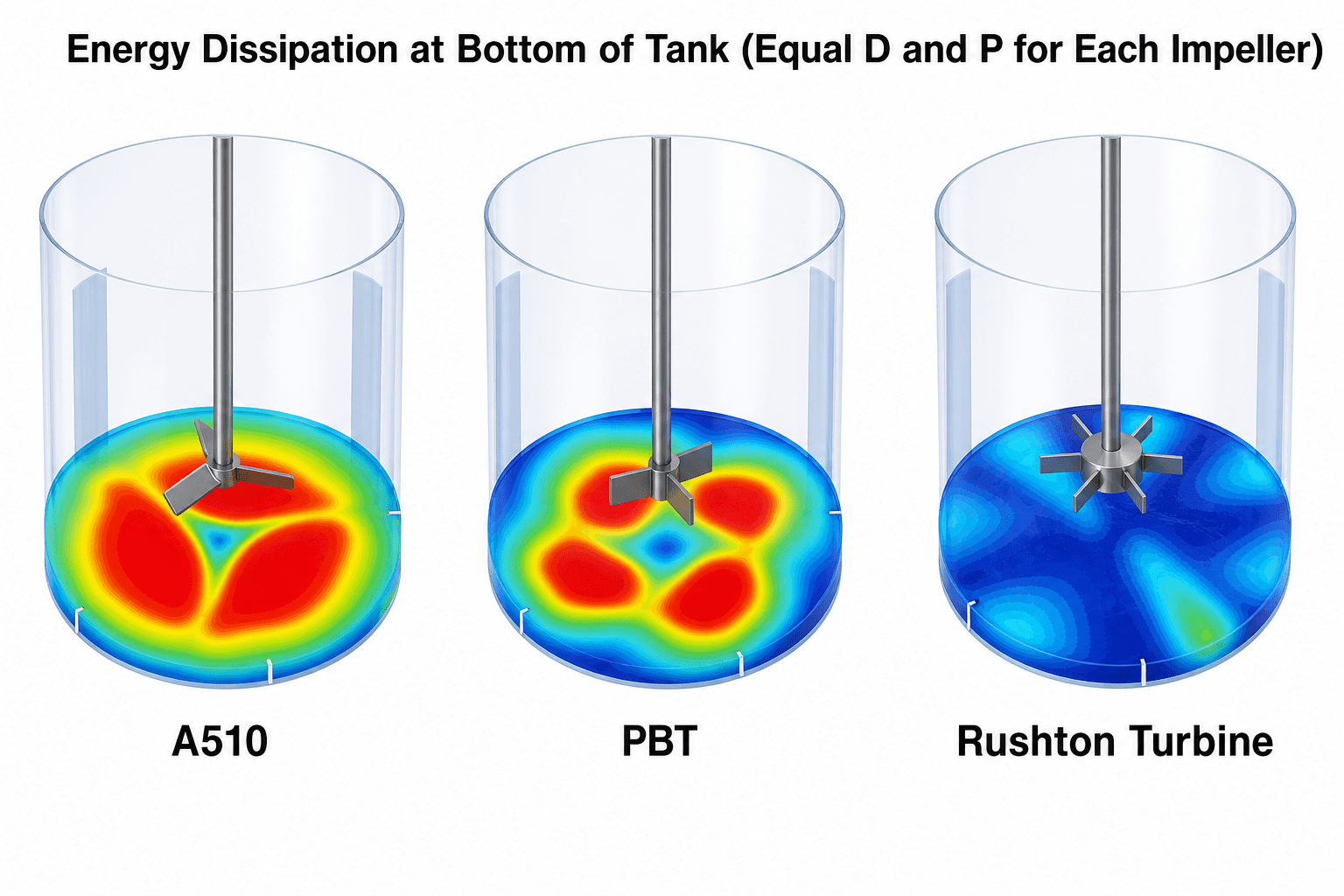

CFD 流場與能量分布示意圖

產品介紹

CFD（Computational Fluid Dynamics，計算流體力學）可透過三維模型，模擬攪拌槽內的流動與混合狀態。對於僅靠經驗難以判斷的製程，可先透過模擬比較不同葉片、轉速、槽內構件與進料配置，降低放大設計與現場調整的風險。

可評估的項目

評估項目 內容
槽體與配置 建立槽體、擋板、管口、攪拌器及葉片的 3D 模型，作為製程配置比較的基礎。
流場與混合 評估槽內流向、流速與循環狀態，並依專案需求提供濃度分布、混合時間或流場剖面結果。
固液／多相製程 可依實際製程條件評估液液、固液、多股液相混合；氣液或溫度分布等進階項目，依專案範圍另行確認。
選型與優化 比較不同攪拌機型式、葉片、轉速、擋板與進料位置，作為設備選型或既有製程改善的技術依據。

適合使用的製程

  • 中和反應、pH 調整與連續進出料槽體
  • 廢水處理、污泥混合、固體懸浮與藥劑混合
  • 化工槽、反應槽、儲槽及多股進料混合製程
  • 新設設備選型、既有槽體混合不均或沉積問題改善

專案進行方式

步驟 內容
1 確認製程目標與現場條件：蒐集槽體尺寸、液體／固體特性、液位、進出料條件及欲改善的問題。
2 建立模型與模擬條件：依槽體、擋板、管口、葉片及轉速建立模擬條件。
3 比較方案與提出建議：比較不同配置的流場、濃度分布或混合效果，提出選型與配置建議。
4 交付技術成果：依約定範圍提供模擬圖片、影片、剖面圖或技術報告，並可討論後續修正方向。

詢價／技術評估前建議提供資料

  • 槽體圖面或尺寸：槽徑、槽高、液位、擋板、管口及現有設備配置
  • 製程條件：處理量、連續或批次操作、進出料位置與操作時間
  • 流體資料：密度、黏度、溫度、固含量、粒徑及腐蝕性等
  • 目標與問題：混合均勻度、沉積、反應、懸浮、溶解或既有設備改善需求

說明：實際 CFD 模擬範圍、交付內容、時程及是否需要進階多相／溫度模擬，將依專案製程資料與技術需求另行確認。

技術內容參考：LIGHTNIN Mixers - Advanced Solutions for Optimized Process Performance；圖像為示意用途，內容依實際專案技術評估調整。
